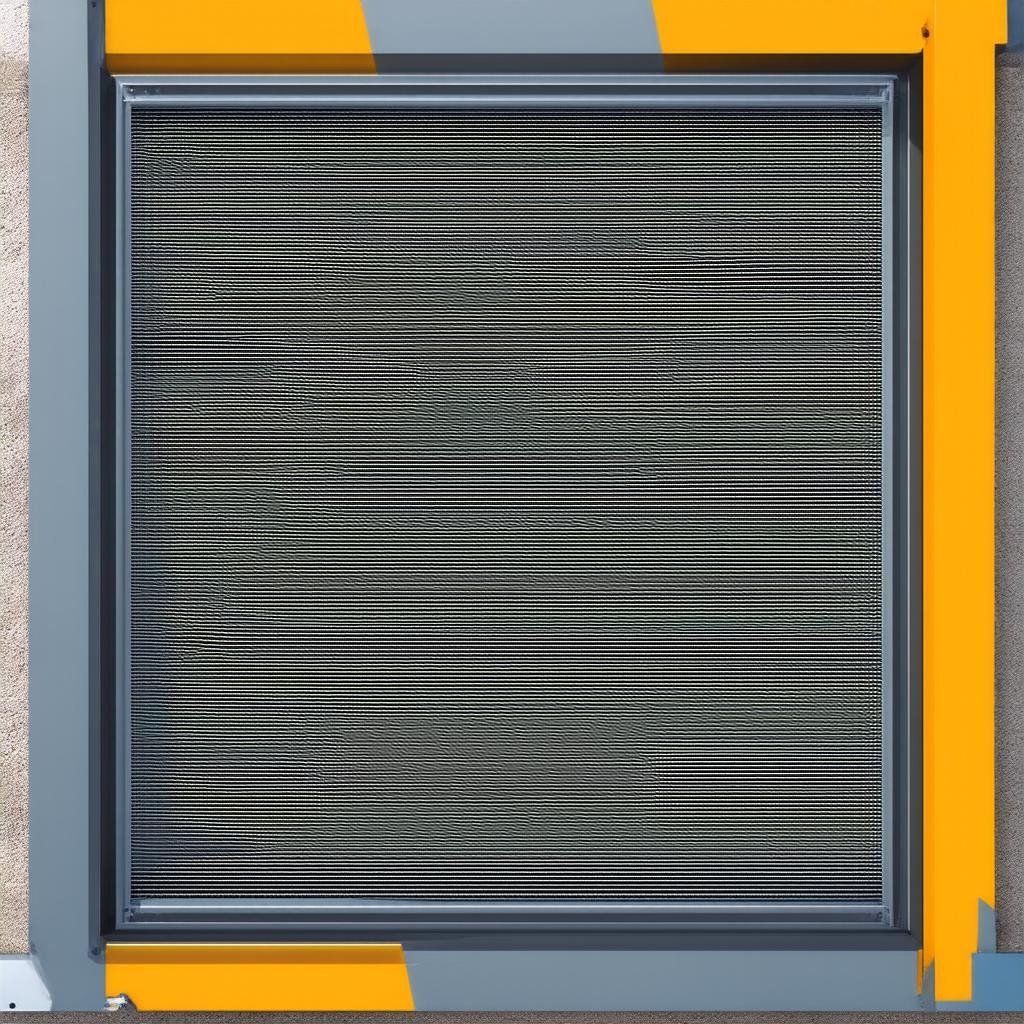

Переточная вентиляционная решетка RP

Зачем нужна переточная решетка RP: реальные сценарии

Переточная решетка RP — не просто элемент декора, а ключевой компонент системы вентиляции в помещениях с закрытыми дверями. На практике мы сталкиваемся с тремя типовыми задачами, где без RP не обойтись:

Кухни и санузлы в квартирах-студиях — когда вытяжка мощная, а приток воздуха через дверные щели отсутствует. Решетка RP обеспечивает подсос воздуха из коридора, позволяя вытяжке работать с номинальной производительностью.
Перегородки в офисе — в переговорных комнатах без окон решетка RP монтируется в нижнюю часть двери. Это даёт приток к системе кондиционирования, предотвращая застой CO2.
Котельные и технические помещения — согласно нормам, в таких зонах необходим организованный переток воздуха. RP с мелкой ячейкой (5x15 мм) защищает от попадания грызунов и крупного мусора.

Пошаговый подбор: цифры и формулы

В нашей практике 90% ошибок при выборе решетки RP связаны с неверным расчётом живого сечения. Используйте алгоритм:

Замерьте объем вытяжки — например, кухонная вытяжка с производительностью 600 м³/ч. По нормам СП 60.13330.2020, скорость воздуха через решетку не должна превышать 1,5 м/с (для жилых зон).
Рассчитайте необходимое живое сечение: 600 м³/ч / 3600 (перевод в м³/с) = 0,167 м³/с. Делим на скорость 1,5 м/с → 0,111 м² (1110 см²). Это чистая площадь прохода, без учёта перегородок решетки.
Учитывайте коэффициент заполнения — для стандартной RP с ячейкой 10х10 мм он составляет около 0,7 (живое сечение 70%). То есть фактический габарит решетки должен быть: 1110 см² / 0,7 = 1586 см². Ближайший типоразмер — 600х300 мм (1800 см²).

Типичные ошибки закупщиков

За последний год мы обработали 200+ заявок и выявили три повторяющиеся проблемы:

Покупка решетки «на глаз» — самая частая ошибка. Например, в котельную площадью 20 м² монтируют одну решетку 400х200 мм. Результат: вытяжка «захлебывается» и шумит, в помещении держится запах газа. Правильное решение: две решетки 500х150 мм с каждой стороны помещения.
Путаница с материалом — в ванные комнаты ставят стальные RP, которые через 2 года покрываются коррозией (влажность более 60%). Наш алгоритм: для зон с повышенной влажностью — только алюминий или нержавейка AISI 304. Для жилых комнат — пластик или дерево.
Игнорирование направления потока — решетка RP с жалюзи, ориентированными вверх, при монтаже в дверь перетекающего воздуха создает турбулентность. Результат: гул и свист при скорости потока более 1,2 м/с. Всегда ставьте жалюзи по направлению движения воздуха (длинная сторона ячейки вдоль потока).

Практические рекомендации по монтажу

При установке решетки RP соблюдайте три правила, которые мы вывели на основе полевых испытаний:

Минимальное расстояние от пола — не менее 100 мм. Если установить вровень с уровнем напольного покрытия, решетка будет забиваться пылью при влажной уборке.
Зазор для терморасширения — для пластиковых RP в дверях, выходящих на солнечную сторону, оставляйте по 2-3 мм с каждой стороны. Иначе при нагреве решетка выгибается «лодочкой».
Фиксация на саморезы с нейлоновыми дюбелями — не используйте «жидкие гвозди» для крепления в гипсокартонные перегородки. Через 3-4 месяца вибрация от работы вентиляции ослабляет клей, и решетка выпадает.

Конкретные примеры из практики

Кейс 1: Застройщик в Казани установил в 12-квартирном доме решетки RP размером 500х200 мм в каждую дверь санузла. Через два месяца жильцы пожаловались на плесень в ванных. Расчет показал: при вытяжке 80 м³/ч на квартиру необходимо живое сечение 150 см², а выбранная решетка даёт лишь 90 см² (с учетом перегородок). Замена на 600х300 мм решила проблему.

Кейс 2: В офисном центре в Новосибирске установили стальные RP в переговорные. Через полгода при повышении влажности (потоп от соседей сверху) началась коррозия. Замена на алюминиевые с анодированием обошлась в 2,5 раза дороже, но срок службы вырос с 3 до 15 лет.
